Жгуты проводов производятся в инфраструктуре обеспечивающей надлежащие условия труда персонала. Внедрены и продолжают совершенствоваться передовые ресурсосберегающие технологии. Производство оснащено современным обрабатывающим оборудованием и приспособлениями в соответствии с технологией производства, контрольно измерительными приспособлениями и инструментом. Мы гарантируем высокое качество изделий, исполненное квалифицированным и ответственным персоналом, в согласованные сроки.
Многолетний опыт, современные технологии и оборудование, постоянно совершенствуемая система качества на предприятии — позволяют полностью удовлетворить потребности наших партнеров.
Преимущества нашего предприятия:
Мы гарантируем:
Наше предприятие стремимся содействовать успешной деятельности наших существующих и потенциальных потребителей, своевременно создавая для них такую продукцию, которая отвечает их самым взыскательным требованиям и прогнозируемым потребностям.
Если у вас возникли какие- либо вопросы, можете задать их по телефонам (4855) 320-182 или по почте info@zhgut.ru

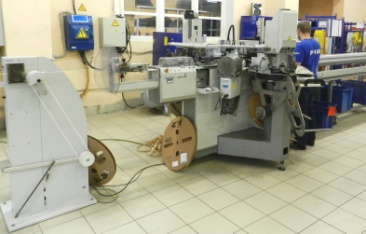

Автоматическая линия по обработке проводов.
Alpha 455 оборудование специально разработано для работы по принципу точно в срок. Потеря времени критична для компаний, которые производят относительно небольшие партии продукции, производя частую переналадку. Alpha 455 минимизирует потерю времени на настройку и переналадку, сохраняя при этом высочайшие стандарты качества. Пресс Mci 722R гарантирует эффективную настройку Alpha 455 Эти пресса с вращающимся столом специально разработаны для Alpha 455, что позволяет производить переналадку во время работы. Инструменты и контакты для следующих двух заданий обработки устанавливаются и настраиваются во время производства текущей партии.
Дополнительные измерительные устройства:
Двухканальная режущая головка позволяет работать с большим диапазоном сечений проводов без замены ножей. Привод режущей головки размещен под линией провода, что придает машине целостный эргономичный дизайн. Доступ ко всем рабочим станциям осуществляется очень легко через вертикально поднимаемые защитные кожухи. Аппликаторы, катушки контактов и другие детали могут быть заменены без использования инструмента. Элементы управления размещены локально, позволяя согласовать и проверить все функции машины во время настройки.

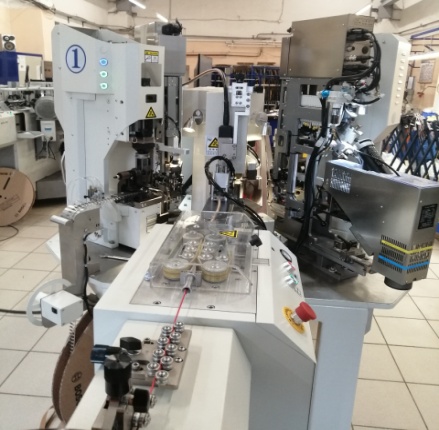

Автоматическая линия по обработке проводов.
BZW-3.0+C оборудование имеет высокий уровень производительности и точности для исполнения всех требований к обработке проводов в производстве жгутовой продукции для транспортных средств и других отраслей промышленности использующих жгуты проводов для производимой продукции. Это оборудование имеет высокий уровень автоматизации. Его преимущества это эффективность и экономичность при обработке проводов в отраслях связанных с производством жгутовой продукции.
Функциональные возможности автоматической линии:

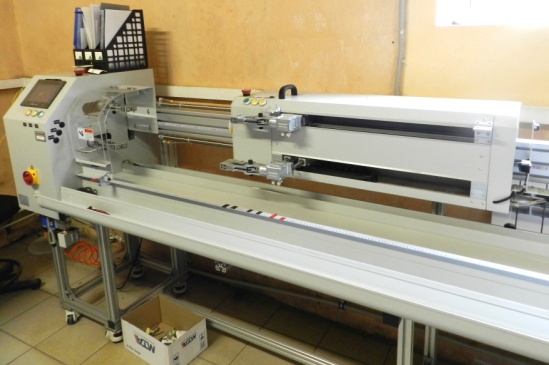

HBQ-068 оборудование предназначено для изготовления витых пар и используется в области обработки жгутов проводов вразличных отраслях промышленных производств.
Длина скручивания от 200 до 6000мм. настраиваемая для 2-3-х проводов сечением от 0.35-2.5 мм²
Две рабочие станции работают поочередно, поэтому операторы могут зажимать провода на одной рабочей станции, пока другая выполняет скручивание, что увеличивает эффективность производства. Точная структура тонкой настройки, основанная на структуре механизма захвата и серво управления для достижения высокой точности шага. Преобразование частоты и электрическое управление с постоянным крутящим моментом для обеспечения постоянного крутящего момента в процессе скручивания. Комплексная защита блока двойного скручивания.Двойная рабочая станция может работать непрерывно и поочередно, зажимая и скручивая одновременно.
JacketStrip 8400 оборудование предназначено для снятия изоляции с круглых проводов и кабелей с диаметром изоляции до 26 мм. Длина снятия изоляции до 200 мм.
Эта надежная и мощная машина обрабатывает толстые, прочные, мягкие и тонкие изоляционные материалы. Простое управление и настройки, короткое время цикла обработки, универсальная конструкция ножей. Вращающаяся система с 4-мя лезвиями центрирует кабель и делает точные надрезы в оболочке кабеля. После того, как оболочка кабеля разрезана, она снимается с помощью мощного электродвигателя (можно выбрать полную / частичную или оконную зачистку). Зажимные губки с пневматическим приводом гарантируют оптимальное удержание кабеля во время снятия изоляции. Отработанный изоляционный материал автоматически выбрасывается.

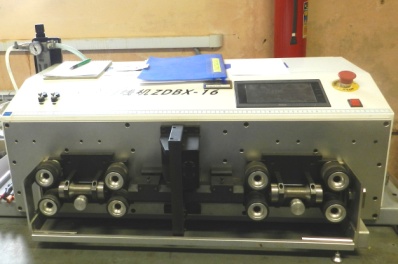

ZDBX-16 автоматическое оборудование для обработки проводов и кабелей (резка-зачистка) сечением от 4 до 80 мм² (максимальный диаметр изоляции до 20 мм). Длина зачистки: Передняя 1 - 255 мм. Задняя 1-140 мм.

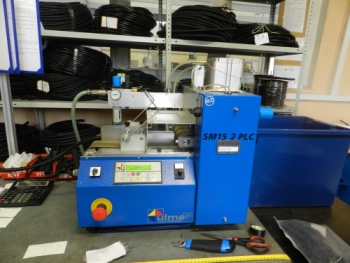

SM-15-2PLC является универсальным оборудованием и используется для резки трубок ПВХ, гофрированных трубок, кабелей, проводов, оплетки и подобных материалов в серийном производстве. Ременный привод обеспечивает точную подачу материала к режущему блоку. Система приводится в движение серводвигателем, управляемым блоком управления. Регулирование длины возможно с шагом 0,1 мм. Счетчик количества нарезаемых заготовок и времени включены в блок управления.

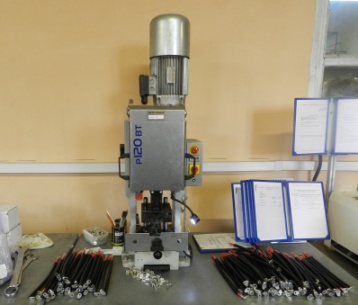

Р120 настольный пресс для обжима контактов и наконечников
Для сечения проводов от 10 до 70 мм²
Усилие опрессовки 12000 кг.

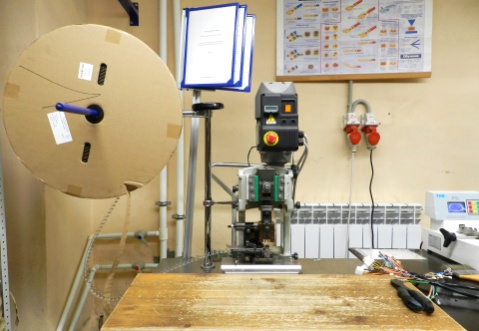

ТТ настольный пресс для обжима контактов и наконечников на провода сечением до 6 мм²
Усилие опрессовки 2000 кг.

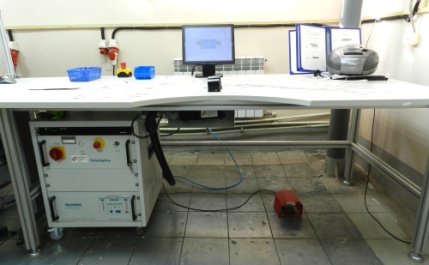

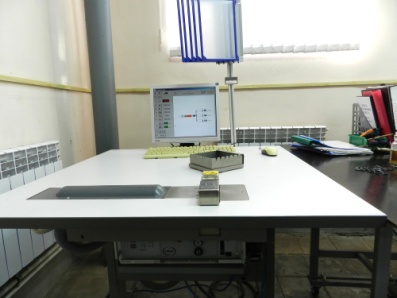

Telsonic Telsosplice TS3-5 ультразвуковая сварка жил проводов до 45 мм²
Ультразвуковая технология соединения широко используется на нашем предприятии для создания надежных электрических соединений в жгутах проводов для наших потребителей. Ультразвуковое сращивание проводников обеспечивает низкое электрическое сопротивление, повышенную экономичность и высокий уровень защиты от коррозии, что является преимуществом в современных технологиях жгутовых производств по сравнению с технологиями соединения проводников скобированием. Возможны комбинации меди с медью и меди с алюминием можно сваривать на одном аппарате.
Характеристики и преимущества УЗС оборудования
Суммарное поперечное сечение сращивания от 0,26 мм² до 40 мм² Большой диапазон поперечного сечения на одном станке без потери времени Контроль процесса (контроль высоты, времени и энергии) Экономичность, благодаря короткому сварочному циклу Простота эксплуатации и обслуживания
Области применения УЗС
Одиночные соединения и последовательности соединений Высоковольтные многожильные кабели Скрученные кабели для передачи данных Линейные и торцевые соединения Соединение центральной полосы Уплотнение жилы проводов для качественного монтажа Возможность сращивания медных и алюминиевых жил проводов
К современному автомобилям и транспортным средствам предъявляются высокие требования по
качеству, надежности и минимизации эксплуатационных затрат. Соответственно каждый узел и
деталь должны отвечать этим высоким требованиям.
Одним из основных и ответственных элементов автомобилей и транспортных средств является
электропроводка (жгуты проводов). Жгут проводов – изделие, состоящее из скрепленных между
собой в пучок отдельных проводов, которые армированы контактами, уплотнителями,
колодками, чехлами и иными элементами в соответствие с требованиями эксплуатационных
характеристик. Провода в жгуты скрепляются липкой лентой ПВХ, ХБ, кабельными стяжками,
различными видами трубок и оплеток.
В современных автомобилях и транспортных средствах к жгутам предъявляются особо высокие
требования по их качеству и надёжности в связи с использованием в их составе дорогостоящего
оборудования систем контроля и управления. Жгуты должны эстетично выглядеть, быть
надёжно защищенными от всех негативных воздействий (температура, влага, УФ излучение,
масла, топливо и т.д.)Общее количество проводов входящих в состав жгута может достигать до
трёхсот и выше.
Надежность и качество таких сложных изделий не может быть осуществлена без:
высокую точность производственного и контрольно – измерительного оборудования, обеспечивающего
исполнение требований наших заказчиков.
Если у вас возникли какие- либо вопросы, можете задать их по телефонам (4855) 320-182 или по почте info@zhgut.ru
HBQ-061C цифровая машина для испытания на растяжение и контроля усилия отрыва контакта от жилы провода.
Диапазон измерения ： 5 ~ 500 Н / 0,5 ~ 50 кг. Точность измерения ± 1% /кг
HBQ-065 цифровая машина для испытания на растяжение и контроля усилия отрыва контакта от жилы провода.
Диапазон измерения ：5 ~ 2000 Н / 0,5 ~ 200 кг. Точность измерения ± 2% /кг.
Динамометр проверки усилия отрыва в ручном режиме контроля.

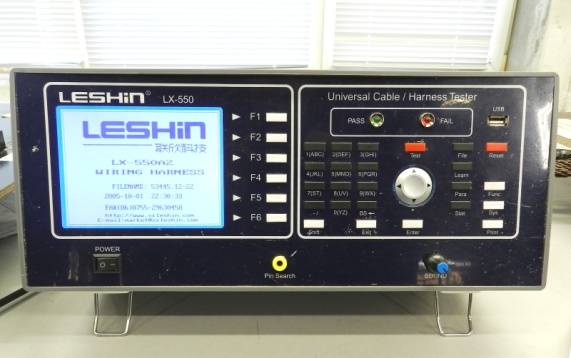

Программируемый тестер для контроля целостности и правильности электрических цепей жгута проводов до 512 контролируемых точек.
.JPG)
.JPG)
.JPG)

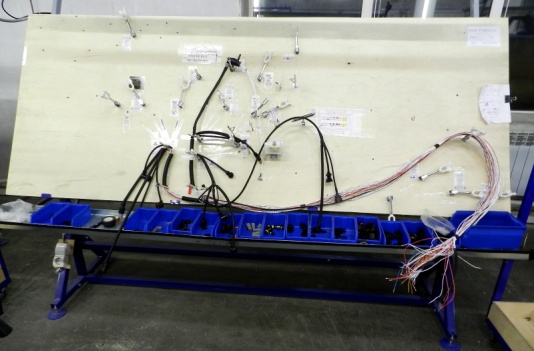

Контрольные шаблоны с адаптерами для проверки жгута на соответствие КД.
Тестер проверки целостности электрических цепей проводов в жгуте.
Измерительный микроно метрический инструмент

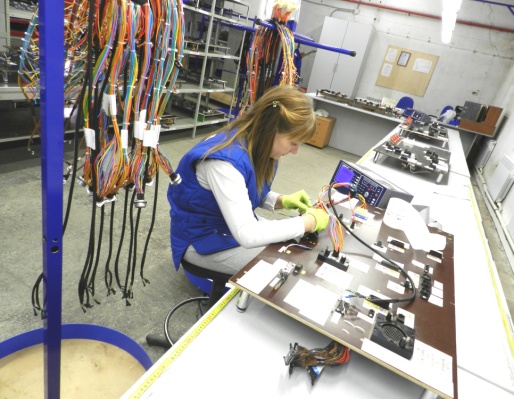

Контроль жгута проводов

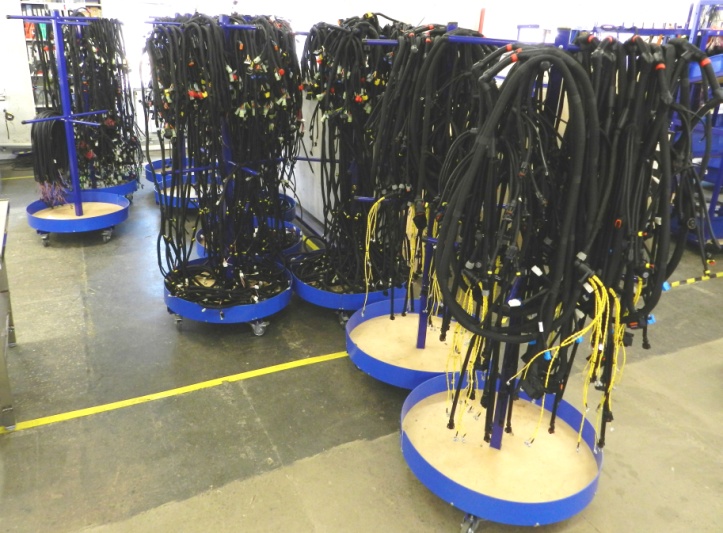

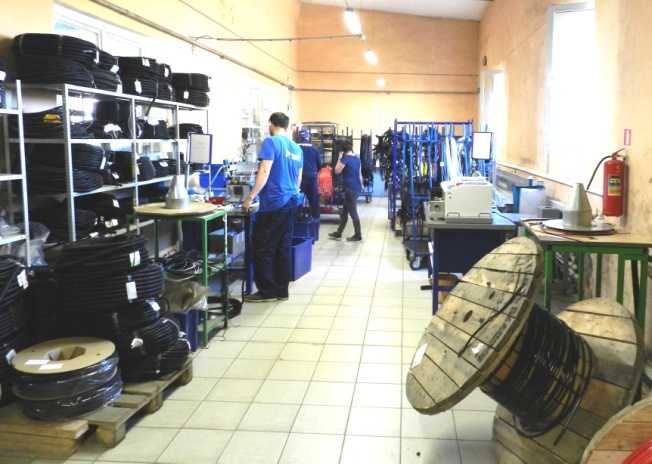

Производство жгутов проводов для различных отраслей промышленности
